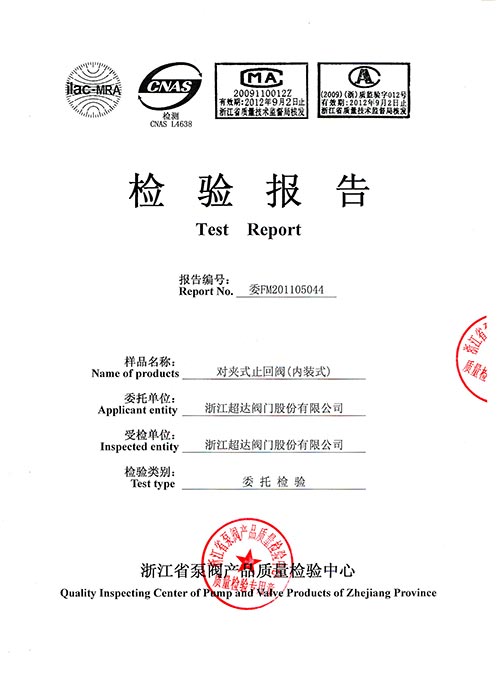

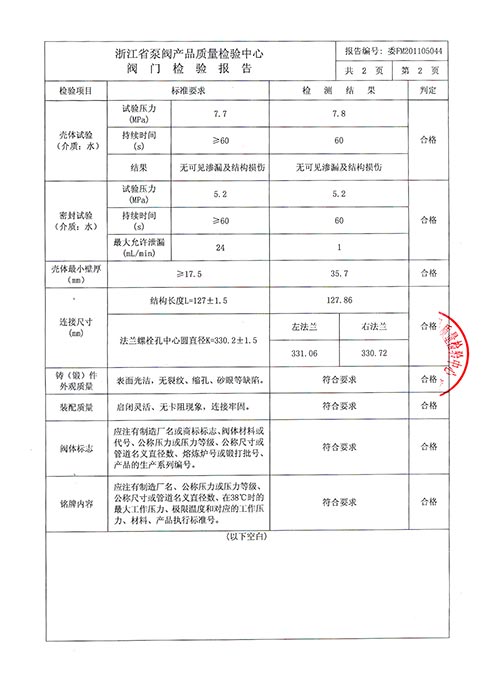

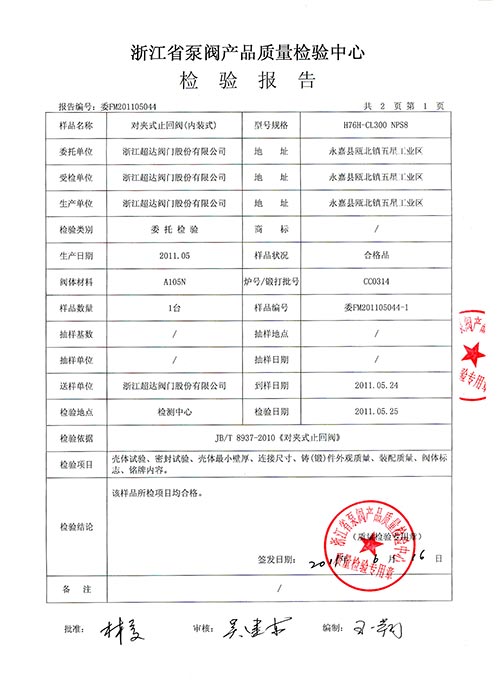

對夾式止回閥（內裝式）H76H-CL300 NPS8 主體材料A105N，是超達閥門集團股份有限公司生產的止回閥產品，經過浙江省泵閥產品質量檢驗中心的檢驗測試，檢驗標準按JB/T 8937-2010《對夾式止回閥》檢測，殼體試驗、密封試驗、殼體較小壁厚、連接尺寸、鑄（鍛）件外觀質量、裝配質量、閥體標志、銘牌內容等項目檢測均合格。
超達生產的內裝對夾式止回閥沒有法蘭螺栓孔，靠兩片法蘭對夾住閥門，通過擰緊螺栓緊固法蘭固定對夾止回閥。內裝對夾式止回閥開啟時，流體作用的合力在內裝對夾式止回閥閥瓣密封表面中心處，彈簧支架力的作用點位于閥瓣面中心的位置，使得內裝對夾式止回閥閥瓣根部首先開啟。在內裝對夾式止回閥關閉時，彈簧力作用點的作用使得閥瓣頂端首先關閉。這防止了內裝式止回閥閥瓣根部出現咬?，F(xiàn)象，使得閥門密封面能夠有較長的使用壽命。對夾式止回閥的結構長度比一般法蘭式止回閥短，適用于低流速和流動不常變化的大口徑場合。內裝對夾式止回閥具有體積小，重量輕，結構緊湊、維修方便、閥板采用對夾式，在彈簧的彈性力下矩下可自行關閉、閥體結構長度尺寸小，剛性好、安全方便，可用于水平垂直兩個方向安裝。
