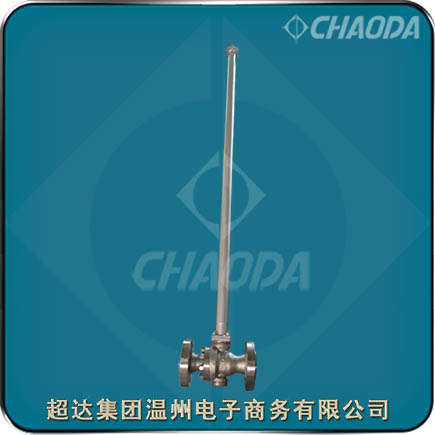

不銹鋼加長桿球閥

    超達集團專業研制生產不銹鋼加長桿球閥等閥門產品，超達生產的不銹鋼加長桿球閥具有自然的防靜電結構、完全的防火結構設計、優異的密封性能、先進的球體和閥座硬化技術等特點。

    超達集團溫州電子商務有限公司作為超達閥門集團股份有限公司的獨資子公司，依托超達閥門集團（簡稱“超達集團”）嚴格的質量管理和保證體系（通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS等體系和產品認證，并在國內頭一家通過API600閘閥認證），團結的研發團隊（省級重點企業研究院、省級重點企業技術創新團隊、省級企業技術中心、省級高新技術企業研究開發中心、省級高新技術特色產業閥門中試基地），先進的加工制造設備，完善的理化試驗和檢測手段（光譜儀、氦質譜檢漏儀、高低溫綜合性能試驗裝置等），為用戶提供更多更好的優質產品和滿意的服務！

型號：Q41F
口徑：NPS?～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

不銹鋼加長桿球閥產品簡介

    不銹鋼加長桿球閥適用于Class150～Class1500、PN16～PN100的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的不銹鋼加長桿球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。不銹鋼加長桿球閥的驅動方式為手動。不銹鋼加長桿球閥一般采用法蘭連接，也可采用對焊連接。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

不銹鋼加長桿球閥產品特點

 閥座的可靠密封

    浮動式球閥采用彈性密封圈結構設計。當介質壓力較小時，浮動球閥中的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確?？煽棵芊?。當介質壓力較大時，隨著浮動球閥密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

     防火結構設計

    在浮動球閥的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。 對于用戶有防火要求的浮動球閥，超達公司的防火設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

     閥桿的可靠密封
    超達浮動球閥的閥桿采用防吹出結構設計，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。閥桿采用有到密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。

    閥桿采用V型填料密封結構，V形填料能將填料壓蓋的壓緊力及介質力有效地轉化成閥桿的密封力。

    將傳統的填料壓蓋改進為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，確保填料壓套始終垂直，并在填料壓套內部設置了聚四氟乙烯襯套，避免了閥桿與填料壓套的擦傷與磨損，并減小了閥門的操作力矩。

    根據用戶的需要，可以采用碟形彈簧加載的填料壓緊機構，使閥桿填料的密封更加可靠。

    防靜電結構

    根據用戶要求，球閥可以設有防靜電結構。采用彈簧-鋼球(或柱塞)靜電引出裝置，使球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32 的球閥）。從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

    防止誤操作

    設置了帶鎖孔的90°開關定位片，根據需要可以加鎖，防止誤操作。閥桿頭部安裝手柄的部位采用扁形設計，當閥門開啟時，手柄與管道平行，當閥門關閉時，手柄與管道垂直，能夠確保閥門的開關指示不會發生錯誤。

    驅動裝置安裝平臺的設置

    超達公司的浮動球閥均設置了安裝驅動裝置的支架平臺,通過驅動裝置支架,可以方便的安裝蝸輪蝸桿傳動裝置、氣動裝置或電動裝置。

不銹鋼加長桿球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

不銹鋼加長桿球閥零件部件材料

不銹鋼加長桿球閥結構外形尺寸
