V型控制球閥

    V型控制球閥適用于Class150～Class300、PN16～PN40的各種管路上，V型控制球閥根據用戶要求的不同，有兩種不同的用途，一種是作為截斷閥，用于截斷或接通管路中的介質，一種是作為調節閥，用于調節管路中介質的流量等參數。截斷型V型控制球閥的驅動方式為手動、蝸輪蝸桿傳動、氣動或電動，調節型V型控制球閥的驅動方式為氣動和電動。通過選用不同的材質，V型控制球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。V型控制球閥的連接方式為對夾連接或法蘭連接。

型號：QV337Y、QV347Y、QV47Y等
口徑：NPS1～NPS12、DN25～DN300
壓力：Class150～Class300、PN16～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、渦輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

V型控制球閥產品簡介

    V型控制球閥的調節性能是各種球閥中較佳的，主要用于對液體流量的高精度調節，使其具有等百分比的流量特性。

    氣動V形球閥是一種帶有氣動控制裝置的直角回轉式調節閥，氣動V形球閥由GT氣動活塞式執行機構(單、雙作用)和V形球閥二部分組成。氣動V形球閥的密封形式有軟密封和金屬硬密封二種。當氣動V形球閥閥芯相對于閥座旋轉時具有較強的剪切作用。電動V型球閥閥體采用金屬，或金屬與聚四氟乙烯密封配合的旋轉球閥，當電動V型球閥關閉時，V形切口既具有自潔功能，又可防止球芯與閥座之間因污物產生的卡死現象，廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

    金屬硬密封V型控制球閥的使用溫度一般為≤200℃，特殊訂貨，金屬硬密封V型控制球閥的使用溫度為≤425℃(碳鋼閥體)或≤540℃(不銹鋼、鉻鉬鋼、鉻鉬釩鋼閥體)，軟密封V型控制球閥的使用溫度一般為≤180℃(增強聚四氟乙烯閥座)。

V型控制球閥產品特點

    超達研制生產的V型控制球閥的閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有準確的截流特性和控制功能，流量特性為近似等百分比。V型控制球閥啟閉件采用V型切口結構，完全解決了閥腔易沉積介質的問題。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液 及固態顆粒狀的控制。因此V型控制球閥可廣泛用于石油、化工、造紙、電力、冶金、制藥、環保等工業部門的自控系統。

    V型控制球閥采用超短法蘭距結構，V型球閥閥座與端面法蘭距離近，物料滯留少。和普通電動球閥相比，V型控制球閥重量約為普通電動球閥的50%。V型控制球閥結構緊湊、體積小。特有的V型閥芯結構改善了傳統球閥的控制穩定性問題，使流量通過球型閥芯V型開口之間的開度得到精密控制。閥座與閥芯之間形成的V型切口，能夠輕松切斷管道內的各種雜質，有效保證管路的暢通。閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。

V型控制球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20615、HG/T 20592、JB/T 74～90
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

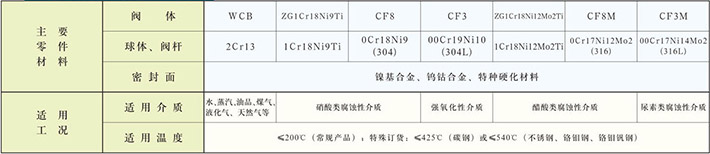

V型控制球閥零件材料

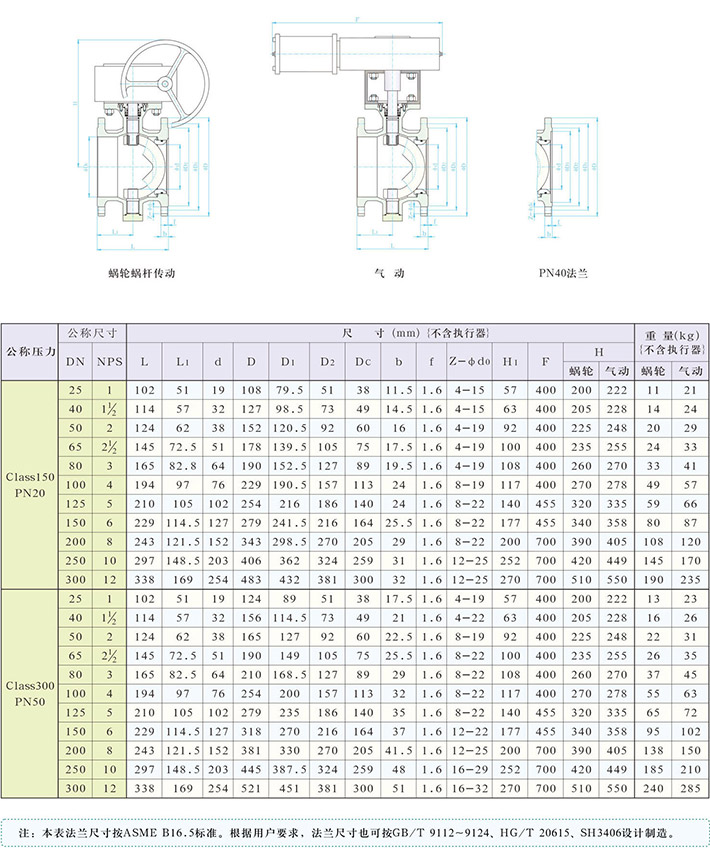

V型控制球閥結構外形尺寸
