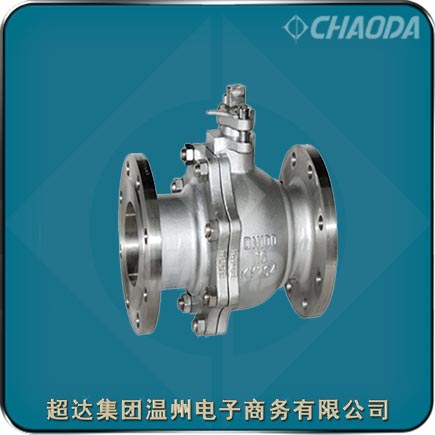

手輪傳動浮動式球閥

    超達閥門集團生產手動浮動球閥。球閥分為全通徑球閥、縮徑球閥和三、四通球閥，全通徑球閥球體內側大小與外側孔徑大小一致，整體呈平形狀態，流體與管道平行，而縮徑則是外孔大于內孔，三、四通的介質流向不一致。美標鑄鋼浮動球閥的截止作用是由金屬球體在介質的作用下，與彈性閥座之間相互壓緊來完成。浮動球閥的閥座密封圈在一定的接觸壓力作用下，局部發生彈塑變形。這一變形可以補償球體的制造精度和表面粗糙度，保證浮動式球閥的密封性能。

     浮動式球閥在關閉過程中，閥體內及其與球體之間的腔道中會積存大量混合物。當這些化合物達到化學平衡時，浮動球閥內部壓力超過了閥門設計壓力，閥門球體和閥體產生不同程度的變形，閥門密封件發生撕裂破碎，閥門在動作過程中球體被卡住。因此要注意浮動球閥要注意進行閥門高點排氣和低點放液，以確保浮動球閥安全運行。

    超達閥門集團股份有限公司的手動浮動球閥采用彈性密封圈結構設計。當介質壓力較小時，手動浮動球閥的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確保浮動球閥可靠密封。當介質壓力較大時，隨著密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

型號：Q41F、QA41F
口徑：NPS?～NPS10、DN15～DN250
壓力：Class150～Class1500、PN16～PN100
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、
          高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

美標手動浮動式球閥產品簡介

    手動浮動球閥由閥體、閥座、閥桿和手輪等組成，球體為浮動結構。超達閥門集團生產的浮動球閥利用球體繞閥桿的軸線旋轉 90°實現球閥的開啟和關閉。手動浮動球閥的驅動方式為手動。手動浮動球閥一般采用法蘭連接，也可采用對焊連接。傳統的浮動球閥閥體與閥蓋之間的密封墊材料為聚四氟乙烯墊片，經過改良，替換成柔性石墨，不僅耐腐蝕，耐高低溫，且該材料本身有補償應力松弛的回彈能力，密封性能優良，密封墊壽命長。在聚四氟乙烯制作的密封圈外配不銹鋼密封座，增大浮動支座的剛度和對球面密封的良好吻合性。

    手動浮動球閥的球體、閥桿、手柄是運動部件，是一個裝配單元，閥桿頭部采用扁方結構。能從手柄所處位置很容易辨出法蘭連接手動浮動球閥是處于開或關的位置。當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方與管道軸線垂直時，閥門處于關閉位置。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_(dá)”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

鑄鋼手動浮動球閥產品特點

    超達研制生產的手動浮動球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    手動浮動球閥操作方便，開閉迅速，從全開到全關只要旋轉90，便于遠距離的控制。維修方便，手動浮動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在手動浮動球閥全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起手動浮動球閥密封面的侵蝕。緊密可靠。手動浮動型球閥有兩個密封面，且軟密封球閥的密封面材料廣泛使用多種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

    防靜電結構

    根據用戶要求，球閥可以設有防靜電結構。采用彈簧-鋼球(或柱塞)靜電引出裝置，使球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體與閥體之間形成靜電通道（對于DN≥32 的球閥）。從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

手動浮動球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、ASME 16.25、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

手動浮動球閥零件部件材料

手動浮動球閥結構外形尺寸
