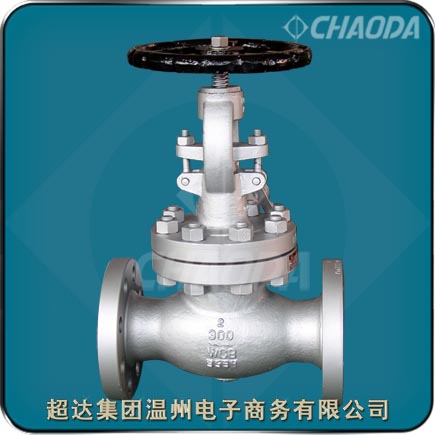

鑄鋼截止閥

    截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于手動截止閥的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ?，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種國標截止閥非常適合作為切斷或調節以及節流使用。

型號：JA41H、JA41T1～T8、JA41W、JA41Y

口徑：NPS1/2～NPS20、DN15～DN500
壓力：Class150～Class1500、PN16～PN160
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、齒輪傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江出口名牌

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

法蘭連接截止閥產品簡介

    截止閥適用于Class150～Class1500、PN16～PN160的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的截止閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。截止閥的驅動方式為手動、齒輪傳動、氣動或電動。截止閥一般采用法蘭連接，也可采用對焊連接。

    美標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大。

    截止閥“高進低出”介紹：

(1) 對于直徑大于 100 mm 的高壓截止閥，流向“高進低出”由于大直徑閥門密封性能差，采用這種方法截止閥在關閉狀態下，介質壓力作用在閥瓣上方，以增加閥門的密封性。

(2) 對于旁路管道上串聯的兩個截止閥，第二個截止閥流向要求“高進低出”

(3)對于小于等于DN65mm的截止閥，流向選擇“高進低出”。

(4)鍋爐排氣、放空截止閥，流向“高進低出”鍋爐排氣、放空截止閥僅在鍋爐啟動上水過程中使用，啟閉頻率小，但常常由于密封不嚴而造成工質損失，為此部分電廠為了提高嚴密性將此類截止閥安裝方向“高進低出”，以借用介質作用在閥瓣上的力，輔助閥瓣密封。

(5)生物、制藥、微生物發酵工藝中，與發酵罐、種子罐連接的管道在接近罐體一端截止閥，安裝流向采用“高進低出”。這樣安裝可使閥門較嚴密的一端靠近罐體，在閥門關閉時罐體內物料與閥桿不接觸，不會因閥桿填料函滲露而染菌，蒸汽進行管道吹掃消毒時殺菌徹底干凈。

(6) 爐前油系統裝設電磁速斷閥的目的是當因某種緣故需要立即切斷燃油供應時，通過電磁速斷閥即可快速關閉。如果工質從下部進入速斷閥，則因重錘產生力矩小于燃油壓力產生的力矩，當速斷閥動作時不能將燃油切斷，因而達不到預期的目的。如果工質從速斷閥上部進入，則由于速斷閥一旦動作后，閥后壓力迅速降低，燃油作用在閥瓣下部的力很快降為零，而燃油作用在閥瓣上的力和重錘、杠桿的重力所形成的力矩相疊加使閥瓣迅速關閉。

法蘭連接手動鍛鋼截止閥產品特點

    超達研制生產的截止閥具有結構簡單、密封面不容易擦傷，密封性能好、啟閉時，閥瓣行程小、有上密封結構設計等特點。

    螺栓連接閥蓋；明桿；升降閥桿；金屬密封。

    閥體與閥蓋的連接

    Class150～Class900，PN10～PN160截止閥的閥體與閥蓋一般采用螺柱＋螺母連接。

    中法蘭密封墊片

    Class150、Class300、JIS10K、JIS20K、PN16～PN100截止閥一般采用不銹鋼＋柔性石墨纏繞墊片； Class600截止閥一般采用不銹鋼＋柔性石墨纏繞墊片，也可采用金屬環墊；Class900、PN160截止閥一般采用金屬環墊。

    驅動形式

    一般采用手輪傳動、撞擊手輪傳動或齒輪傳動，根據用戶要求，也可采用鏈輪傳動以及電動。

    填料密封

    一般采用柔性石墨成型填料，根據用戶要求，也可采用PTFE填料、加各種金屬絲的柔性石墨成型填料或復合填料。與填料接觸的填料函表面區域具有很好的光潔度（Ra 3.2μm），閥桿與填料接觸部位精加工后進行輥擠壓處理，使表面達到更高的光潔度（Ra 0.8μm）和致密度，能夠確保閥桿處的可靠密封。

    蝶形彈簧加載的填料壓緊機構

    根據用戶要求，可以采用碟形彈簧加載的填料壓緊機構，使填料的密封更加持久可靠。

    上密封結構

    所有截止閥均有上密封結構設計，碳鋼截止閥一般設有一個可更換的上密封座，不銹鋼閥門一般在閥蓋本體上直接加工上密封座或堆焊后加工上密封座。截止閥處在全開位置時，上密封結構能夠可靠密封。但是，根據API標準，不建議用戶在閥門承壓時通過上密封實現添加或更換填料的目的。

    閥座

    碳鋼截止閥一般采用鍛造閥座，閥座密封面噴焊用戶規定的合金， NPS≤10 、DN≤250 截止閥的閥體與閥座一般采用可更換的螺紋連接，根據用戶要求，也可采用焊接連接； NPS≥12 、DN≥300 截止閥的閥體與閥座一般采用焊接連接。不銹鋼截止閥一般采用本體閥座，或在本體上直接堆焊合金，根據用戶要求，也可采用螺紋或焊接閥座。

    閥桿的設計

    閥桿采用整體鍛造結構，閥桿較小直徑符合標準規定。

    閥桿螺母

    磅級和級截止閥的閥桿螺母一般采用ASTM A439 D2材料制作，根據用戶要求，也可采用銅合金材料制作；公稱壓力級（國標）截止閥的閥桿螺母一般采用銅合金材料制作，根據用戶要求，也可采用ASTM A439 D2材料制作。對于較大口徑的截止閥，在閥桿螺母兩側配有推力滾動軸承，能夠有效地減小截止閥的啟閉力矩。

    特殊截止閥

    超達公司除了生產常規截止閥外，還生產波紋管截止閥、低溫截止閥、夾套保溫截止閥、電站截止閥、角式截止閥、氧氣截止閥等。

對焊式手動鑄鋼截止閥標準規范

 設計制造標準：BS 1873、ASME B16.34、API 602、GB/T 12235、JB/T 7746
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

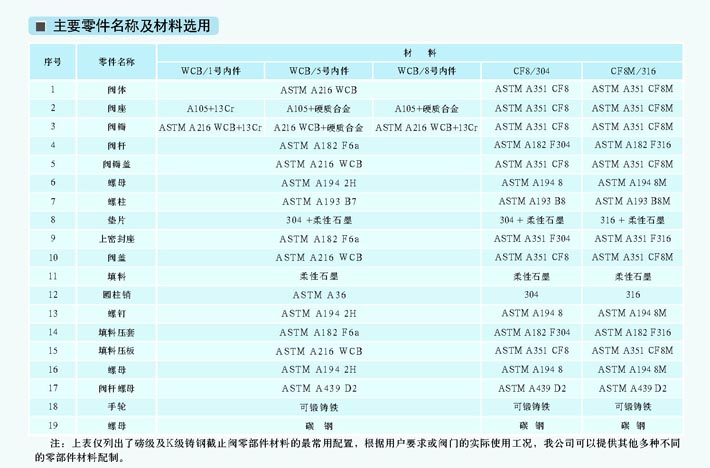

美標鑄鋼截止閥零件部件材料

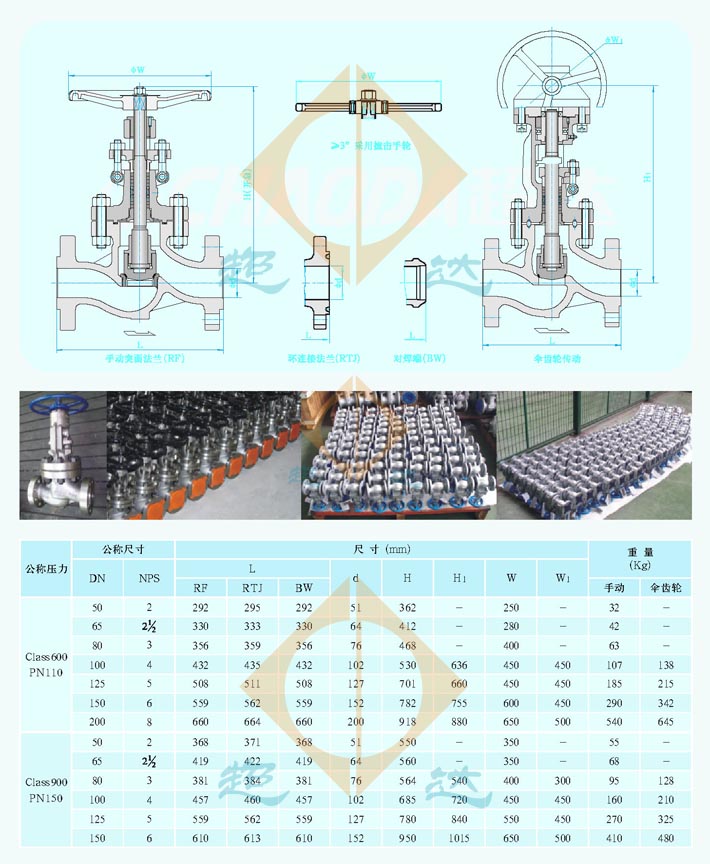

截止閥結構外形尺寸
