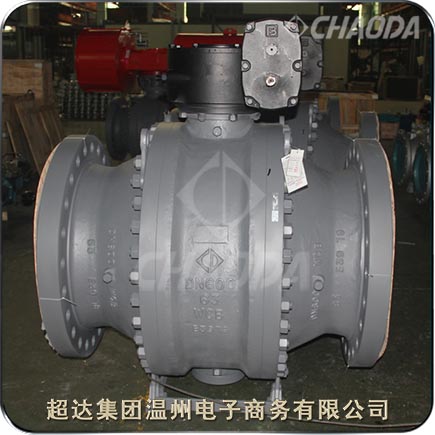

國標PN63固定式球閥

    超達集團專業研制生產PN63國標固定式球閥等閥門產品，超達生產的PN63國標固定式球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。PN63國標固定式球閥的球體是用下閥桿固定的，受壓后不會產生移動，因此，在設計時兩密封圈必須有足夠的預緊力保證閥座和球體的密封，屬雙面強制密封。通常在與球連在一體的上、下閥桿上裝有推力或滑動軸承。

    固定球閥有二片式和三片式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

型號：QA347F、QA347F、QA647F、QA47Y等
口徑：NPS4～NPS48、DN100～DN1200
壓力：PN63
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、 高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

PN63國標固定球閥產品簡介

    PN63國標固定式球閥適用于截斷或接通管路中的介質。選用不同的材質，超達集團的PN63國標固定式球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。PN63國標固定式球閥的驅動方式為手動、蝸輪傳動、氣動或電動。PN63國標固定式球閥一般采用法蘭連接，也可采用對焊連接。

    高壓國標固定式球閥結構設計：操作省力：球體由上下軸套支撐，減少摩擦；密封性能可靠：密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損時，在彈簧作用下閥門繼續保持良好密封；自動泄壓功能：當閥門中腔介質，壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位；防火結構：密封面燒毀時，在彈簧力作用下，推動閥座與球體形成金屬密封；輔助密封設置系統（可選）：密封面受損后，通過輔助密封系統像密封面注相應的密封劑即可修復密封面。

PN63國標固定式球閥產品特點

    超達研制生產的PN63國標固定式球閥具有密封脂緊急注射裝置、雙阻斷及泄放功能、完全的防火結構設計、中腔自動泄壓、球前球后雙重密封結構設計、閥桿的防吹出結構設計、放靜電結構、驅動裝置安裝平臺的設置等特點。

    PN63國標固定式球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。適用范圍廣，PN63國標固定式球閥通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

    雙阻斷及泄放功能

    超達PN63國標固定式球閥一般采用球前閥座密封結構。PN63國標固定式球閥的兩個閥座能獨立切斷進口端和出口端的介質，實現雙阻斷功能。當PN63國標固定式球閥關閉時，即使固定球閥進出口兩端同時受壓，閥門中腔和兩端通道也可以被相互阻斷，中腔內的剩余介質可以通過泄放閥排出。

國標固定式球閥應用標準

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5
 試驗檢驗標準：API 598、ISO 5208

PN63國標鋼制固定式球閥零件部件材料

PN63國標固定式球閥結構外形尺寸
