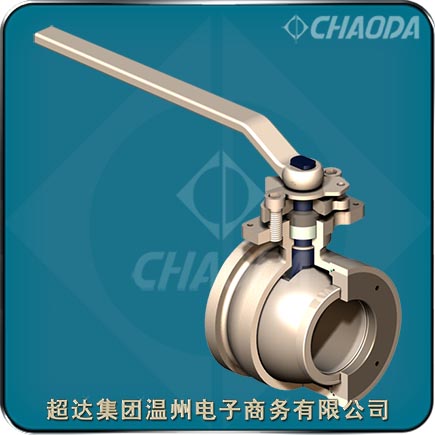

對夾式連接軟密封球閥

    超達集團專業研制生產軟密封對夾球閥等閥門產品，超達生產的軟密封對夾球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。軟密封對夾球閥閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，軟密封對夾球閥壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

型號：Q71F
口徑：NPS?～NPS6、DN15～DN150
壓力：JIS10K
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

軟密封對夾連接球閥產品簡介

    球閥面世于20世紀50年代，在隨后的40年時間里，已迅速發展變成一種主要閥門，球閥的運用在中國以及國外正在逐年不斷的上升。球閥被廣泛的應用在石油煉制、長輸管線、化工等行業工況，通過扳手或者其他驅動裝置，球閥球體能旋轉90°，控制球閥啟閉。鑄鋼對夾式軟密封球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。對夾式球閥安裝于管道的直徑方向。對夾，是球閥的一種連接方式，用螺栓直接將閥門及兩頭管道穿夾在一起的連接。

軟密封對夾球閥產品特點

    超達研制生產的軟密封對夾球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。

    1.體積小、重量輕、操作輕巧、便于安裝。2.可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。3.更換零件材質可適用于各種介質，并可進行襯里防腐（襯F46、GXPP、PO等）。

    對夾球閥可在閥桿頭部安裝手柄的部位采用扁形設計，并有帶鎖孔的90°開關定位片。對夾球閥可用加鎖裝置在開關鎖孔定位，確保不會發生開關錯誤。對夾球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制對夾球閥的內漏和外漏。

軟密封對夾球閥產品標準

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：JIS B2238
 試驗檢驗標準：API 598、ISO 5208

軟密封對夾球閥零件材料參數

軟密封對夾球閥結構外形尺寸
