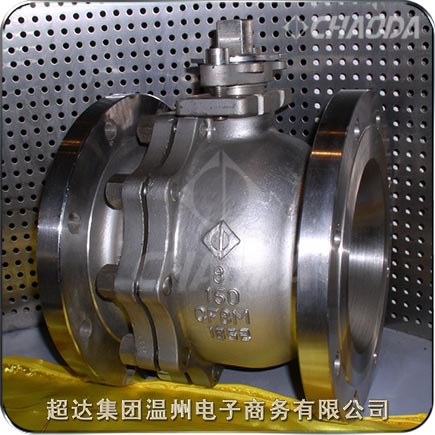

浮動式縮徑球閥

    浮動式縮徑球閥閉合元件的開口的流動面積小于管線內徑的面積。適合于尺寸較小的球閥。氣體或物理性能近似于水的介質，不易和閥體粘連、不易結渣，基本上不用吹掃器等工具清掃管道和閥門，可選擇重量比全通徑的球閥輕30%左右的浮動式縮徑球閥。超達閥門集團股份有限公司的手動浮動球閥采用彈性密封圈結構設計。當介質壓力較小時，手動浮動球閥的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確保浮動球閥可靠密封。當介質壓力較大時，隨著密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

型號：SQA941F、SQA41F、SQA341F、SQA641F
口徑：NPS1/2～NPS10、DN15～DN250
壓力：Class150、PN20
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

浮動式縮徑球閥產品簡介

    浮動式縮徑球閥適用于Class150、PN20的各種管路上，用于截斷或接通管路中的介質。選用不同的材質，超達集團的浮動式縮徑球閥適用水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。浮動式縮徑球閥的驅動方式為手動、蝸輪傳動、氣動或電動。浮動式縮徑球閥一般采用法蘭連接，也可采用對焊連接。調節閥前，可安裝浮動式球閥，調節閥的選型是根據過程參數來選的，如果比管道口徑小的球閥滿足過程控制的需要就可以選小的了，口徑小價格有優勢。浮動式縮徑球閥適用于一些要求不高，對流阻要求小等工況當中。

    縮徑浮動球閥流道入口寬于流道通徑，流道實際通徑大概比該規格小一個規格，DN50縮徑浮動球閥流到通徑為38左右，大致與DN40的規格相當。

    1. 縮徑球閥的型號、規格的表示方法“閥門類型代號”用“QS”表示，規格用“公稱通徑×縮徑”表示。例如：蝸輪傳動固定球球閥 SFGQS347F25-DN150×100
    2. 縮徑球閥的結構長度及法蘭連接尺寸，均按“公稱通徑”的數值。
    3. 縮徑球閥的操作尺寸的數值（H、W）按縮徑閥門的尺寸。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有“超達”牌閥門產品?！俺_”牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號，并榮獲了81項國家專利等。

浮動式縮徑球閥產品特點

    超達研制生產的浮動式縮徑球閥具有可靠的閥座密封、完全的防火結構設計、閥桿的可靠密封、自然的防靜電結構、防止誤操作結構設計、可安裝驅動裝置的支架平臺等特點。

    閥座的可靠密封

    浮動式球閥采用彈性密封圈結構設計。當介質壓力較小時，浮動球閥中的密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的密封比壓，確?？煽棵芊狻．斀橘|(zhì)壓力較大時，隨著浮動球閥密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。

     防火結構設計

    在浮動球閥的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。 對于用戶有防火要求的浮動球閥，超達公司的防火設計均符合API 607、API 6FA、BS 6755及JB/T 6899等標準規范的要求。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

浮動式縮徑球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351
 結構長度標準：ASME B 16.10
 連接法蘭標準：ASME B 16.5
 試驗檢驗標準：API 598、ISO 5208

浮動式縮徑球閥零件部件材料

浮動式縮徑球閥結構外形尺寸
