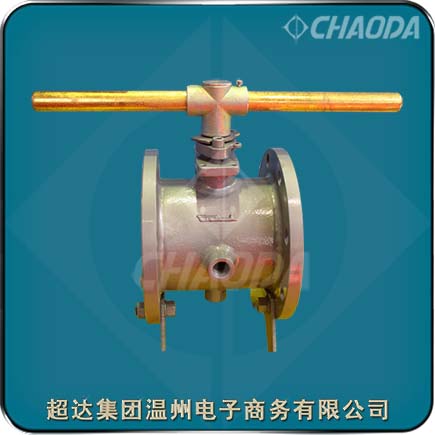

法蘭連接保溫球閥

   超達生產的保溫夾套法蘭連接球閥根據工況和用戶要求，可采用增強聚四氟乙烯、對位聚苯或金屬硬密封等多種密封材料。驅動方式可以是手動、蝸輪蝸桿傳動、氣動或電動。夾套設計壓力一般為1.0MPa，也可根據用戶要求進行特別設計，保溫夾套球閥一般采用較大規格連接法蘭，選用時要特別注意。

   全夾套球閥上帶的夾套管接頭的作用就是伴熱介質的進出用的接口，保溫夾套球閥的伴熱分3種形式：1、就是采用保溫夾套球閥（受熱均勻）；2、用伴熱管道伴熱——用DN15或者其他規格的伴熱管通過保溫夾套球閥時在保溫夾套球閥外部纏繞，用伴熱管的溫度，防止保溫球閥內部介質結晶；3、電伴熱。保溫夾套球閥具體采用夾套伴熱還是外管伴熱，這個要看介質的性質。如果介質的凝固的低于50℃，可以采用外伴熱管伴熱；2、如果介質凝點高于50℃，可以采用夾套伴熱。

型號：BQ41F、BQ341F、BQ641F、BQ941F
口徑：NPS?～NPS8、DN15～DN200
壓力：Class150～Class300、PN16～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌、 高新技術產品、國家專利產品...

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

法蘭連接夾套球閥產品簡介

    保溫夾套法蘭連接球閥適用于Class150～Class200、PN16～PN40的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質，超達集團的保溫夾套法蘭連接球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。保溫夾套法蘭連接球閥的驅動方式為手動、蝸輪傳動、氣動或電動。保溫夾套法蘭連接球閥一般采用法蘭連接。

    保溫球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫夾套球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。

保溫夾套球閥產品特點

    超達研制生產的保溫夾套法蘭連接球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封、完全的防火結構設計、優異的密封性能、先進的球體和閥座硬化技術等特點。

    在保溫夾套法蘭連接球閥的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上密封墊、閥桿密封填料以及中法蘭密封墊片在高溫下分解或破壞后，超達保溫夾套法蘭連接球閥能夠借助于特別設計的金屬對金屬輔助密封結構，有效地控制保溫夾套法蘭連接球閥的內漏和外漏。

保溫型法蘭連接球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20592、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

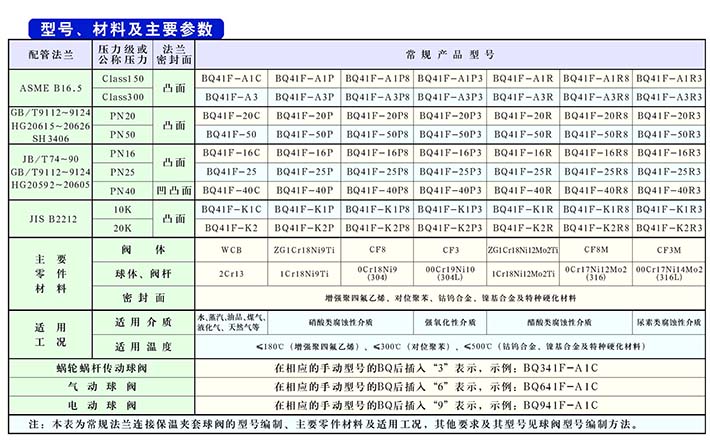

保溫夾套法蘭連接球閥零件部件材料

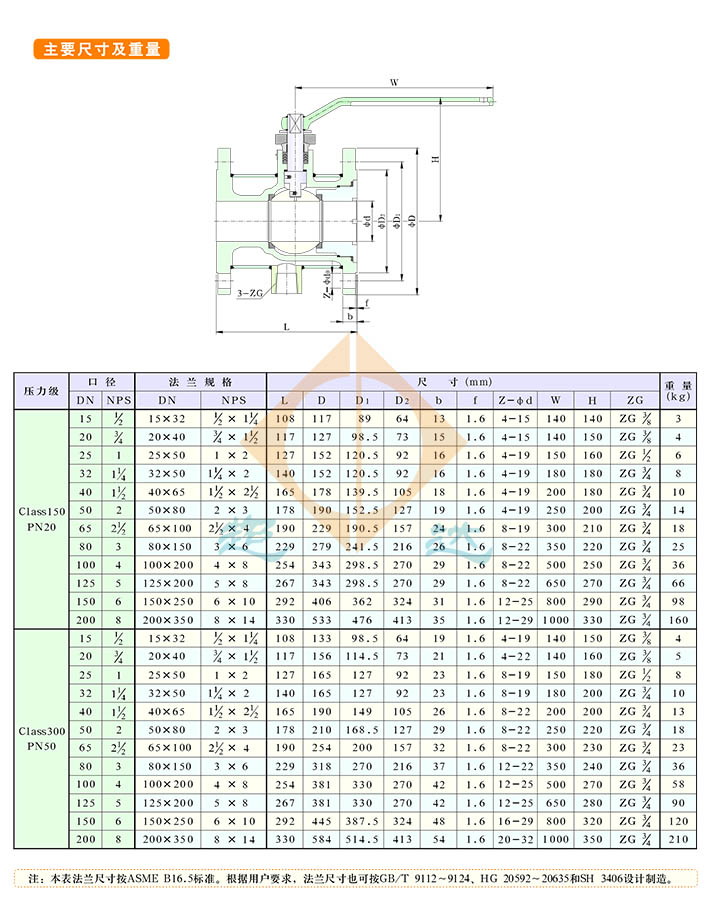

保溫夾套球閥結構外形尺寸
