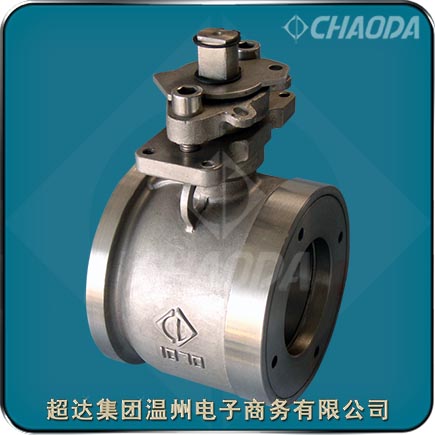

對夾連接不銹鋼球閥

    不銹鋼對夾式球閥是超達集團開發研制的專利產品，不銹鋼對夾式球閥和普通球閥相比，不銹鋼對夾式球閥具有體積小，閥座與端面法蘭距離近，物料滯留少，密封性能優越，使用壽命長等特點等特點。對夾式球閥一般為手動，也可采用蝸輪傳動、氣動或電動。不銹鋼對夾式球閥適用于Class150、PN10～PN25、JIS 10K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。用雙頭螺栓將球閥連接在兩管道法蘭之間，這種球閥叫做對夾球閥。

型號：Q71F、Q371F、Q671F、Q971F
口徑：NPS1/2～NPS6、DN15～DN150
壓力：Class150、PN10～PN25
材質：不銹鋼、合金鋼、雙相鋼
驅動：手動、渦輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業

榮譽：浙江名牌產品、浙江出口名牌..

超達集團溫州電子商務有限公司
電話: 0086-577-57755553
傳真: 0086-577-57757273
E-mail: Sale@chaodavalves.com

不銹鋼對夾式球閥產品簡介

    介質流過不銹鋼對夾式球閥后會產生壓力變化，對夾球閥閥體、閥瓣等閥門結構對介質的流動有一定的阻力，介質為克服閥門的阻力就要消耗一定的能量。從節約能源上考慮，設計和制造閥門時，要盡可能降低閥門對流動介質的阻力。和其他閥門相比，對夾連接球閥中介質的能量損失較少。

    超達生產的不銹鋼對夾式球閥，在閥桿頭部安裝手柄的部位采用扁形設計，并有帶鎖孔的90°開關定位片。當閥門開啟時，手柄與管道平行，當閥門關閉時，手柄與管道垂直?？捎眉渔i裝置在開關鎖孔定位，確保不會發生開關錯誤。手動對夾球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構，實現閥板在開啟瞬間密封面即分離，關閉接觸即密封的效果。

    超達集團溫州電子商務有限公司是超達閥門集團股份有限公司的全資子公司，專業銷售超達集團的產品，主要有"超達"牌閥門產品。"超達"牌閥門榮獲浙江省著名商標、浙江名牌產品、浙江出口名牌等稱號。

不銹鋼對夾式球閥產品特點

    超達研制生產的不銹鋼對夾式球閥具有自然的防靜電結構、防止誤操作結構、閥桿的可靠密封等特點。

    手動對夾球閥手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。經過嚴密的強度和密封試驗，保證對夾球閥的質量。對夾球閥閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。

    V型對夾球閥不帶任何管接頭的整體式閥體，V型對夾球閥閥體耐壓殼體不會受壓力“突變”的影響。V型對夾球閥具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性。V型對夾球閥擁有一個防漏耐用的閥座，在閥座外徑處襯有帶不銹鋼內芯PTFE杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。

    超達閥門集團股份有限公司建立了嚴格的質量管理和保證體系，并持續改進完善，先后通過了ISO9001、ISO14001、OHSAS18001、API6D、CE/PED、API607、API6FA、ISO15848-1和TS(A1級)等體系和產品認證，并在國內頭一家通過API600閘閥認證。

不銹鋼對夾式球閥標準規范

 設計制造標準：API 6D、API 608、BS 5351、GB/T 12237
 結構長度標準：ASME B 16.10、GB/T 12221
 連接法蘭標準：ASME B 16.5、GB/T 9112～9124、HG/T 20615、JB/T 74～90、JIS B2238
 試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208

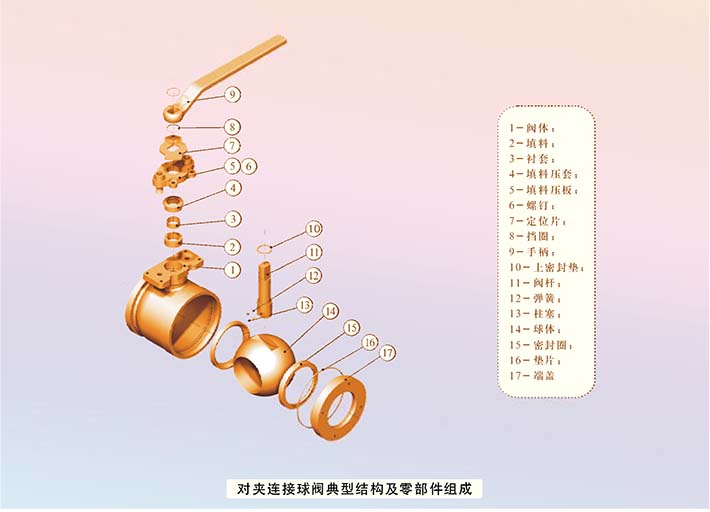

不銹鋼對夾式球閥零件部件材料

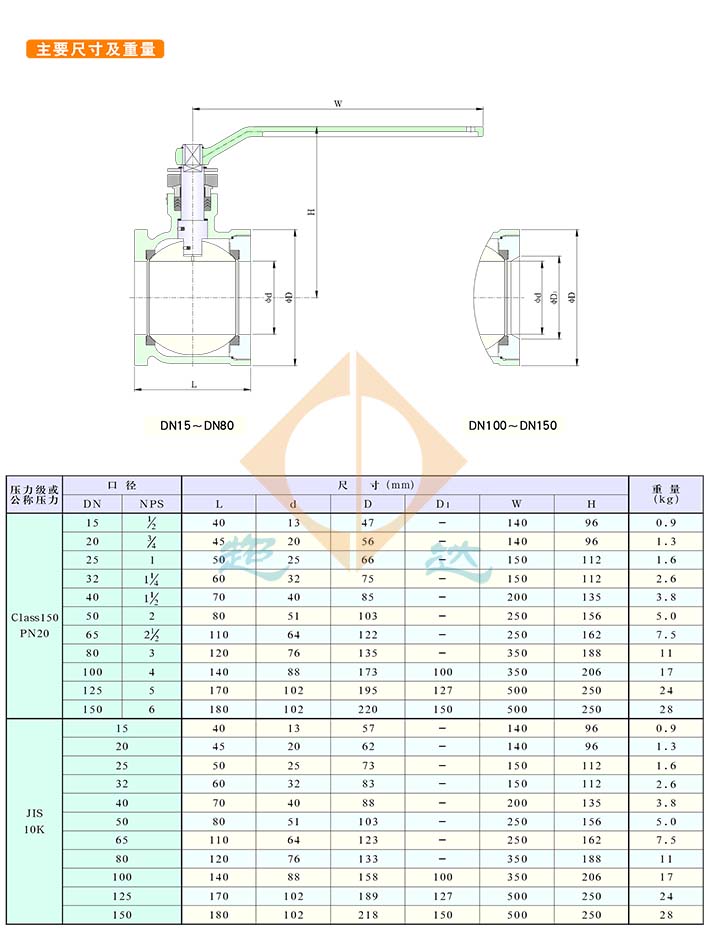

不銹鋼對夾式球閥結構外形尺寸
